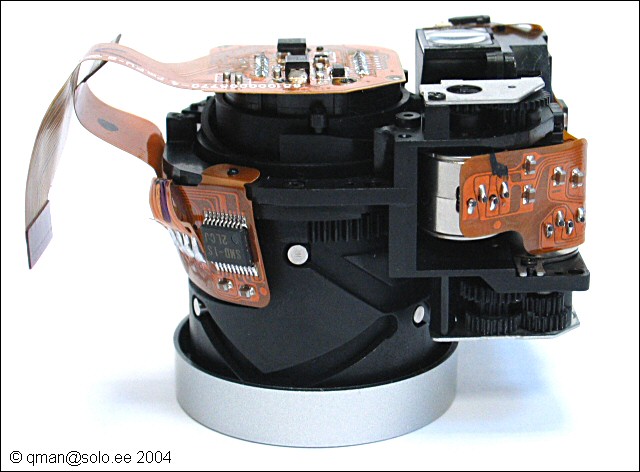

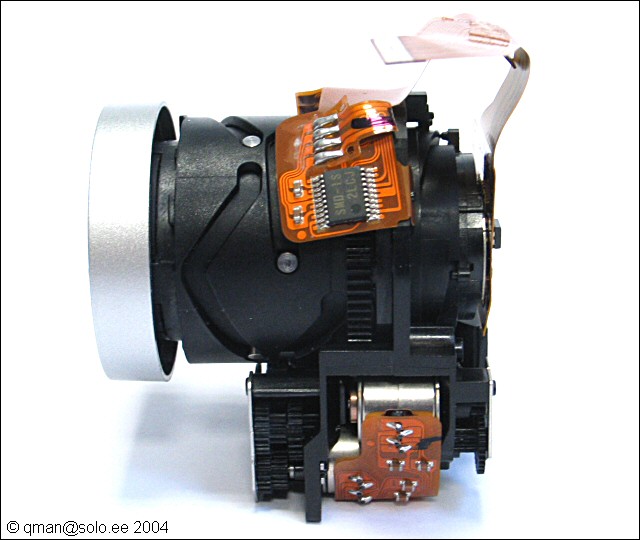

Objektiivi kilekaablite külge on siin-seal paar kivikest riputatud.

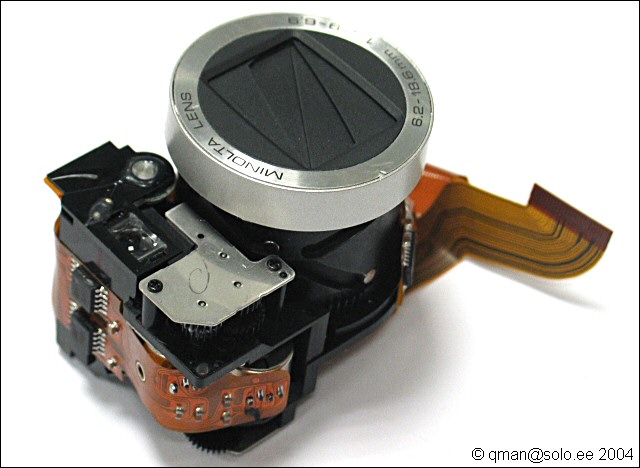

Pildiotsija nii lihtsalt kui tavaliselt ära ei käi.

Pildiotsija läätse kõrval on kaks valgusdioodi.

Kaks järgnevat pilti illustreerivad sensori liikumist fokusseerimisel. Siin pildil on sensor tagumisele läätsele kõige lähemal...

...ja siin kõige kaugemal, seda liikumist võiks kokku olla ca 3-4mm jagu.

Objektiiv lõpuni välja zoomitud...

Ja kui ma ei eksi, siis peaks siin zoom olema laias otsas. All paistab kaks mootorit, alumine kerib zoomi ja ülemine on autofookuse jaoks.

Ja sellel pildil on fikseeritud seis, millest seekord kõik algas ja miks objektiiv puhastust vajas. Aparaadi sisselülitamisel juhtus teinekord nii, et kaugemale objektiiv lahti ei tulnudki.

Kui kellegile huvi pakub siis siin on mõned materjalid tähtsamate komponentide kohta: Sony ICX284AQ CCD Sensor Sony CXD3410GA Timing Generator and Signal Processor Zoran Coach 5 Digital Camera Processor TM tech T436416A 4M x 16 SDRAM Samsung K9F6408UOC 8M x 8 Bit NAND Flash Memory NEC 78K Series 8-bit Microcontroller mPD789167, 789177, 789167Y,789177Y Subseries Unisonic Technologies TDA2822 dual low voltage power amplifier ASAHI KASEI AK4550 16-bit audio codec See ei ole küll sama TFT-LCD kohta, mis kaameras kasutusel aga ülevaate annab küll: Au Optronics A015AN02 1.5" Color TFT-LCD module UPS051 TFT kontrolleri kohta ei õnnestunud kahjuks midagi leida.
