Minolta DiMAGE E223 02.02.2004, sarjast "Mis on karul kõhus?", © 2004 qman@solo.ee <<< < 1 2 3 4 >

Selle materjali mujal avaldamine ükskõik millisel viisil, on ilma autori nõusolekuta keelatud. Siit pärineva teabe kasutamisega kaasnevate võimalike tagajärgede eest autor ei vastuta.

Kui viis korpuse kruvi on lahti hoiab tagumist poolt veel kinni kaks plastklambrit(vaata alumist pilti), nende kangutamise käigus hüppas lahti päästikunupu ümber olev rõngas.

Ongi kaamera lahti, all on näha need viis kruvi, mis olid kõik isenägu.

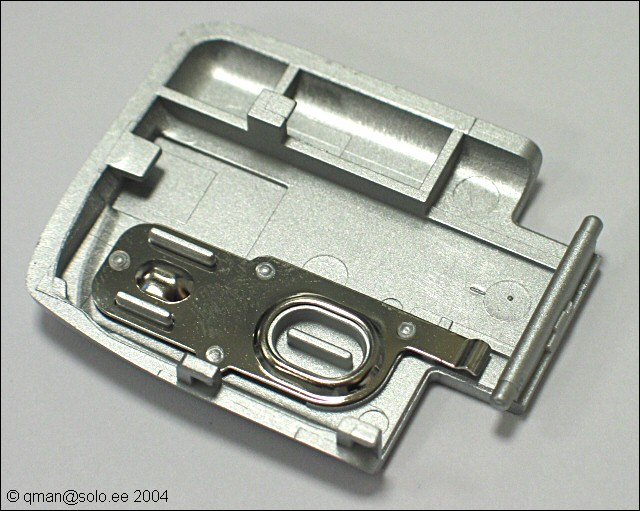

Tagumise poole avanedes kukub küljest ka akusahtli luuk.

Kaablid lahti ja tagumine pool on käes,  keskel olev suur kivi kannab tähist UPS051, mis on TFT kontroller firmalt Unipac Optoelectronics Corporation.

Veel on sellel plaadil AKM 4550VT(audio codec) ja UTC TDA2822(kahe kanaliga võimendi). Uurides trükkplaati ennast hakkab üleval paremal silma tähis "P&Q", suur hulk "testpointe", mis on üle plaadi laiali ning see, et väiksemate komponentide kastikesed on peale trükitud aga skeemitähised mitte. Tähelepanu väärib all paremal olev mikrofoni ja valjuhääldi pistikupesa, millel on pealmine pool lahti murdunud(koostekvaliteet?).

Tükk tuleb täitsa lahti kui teda natuke kruvika otsaga surkida.

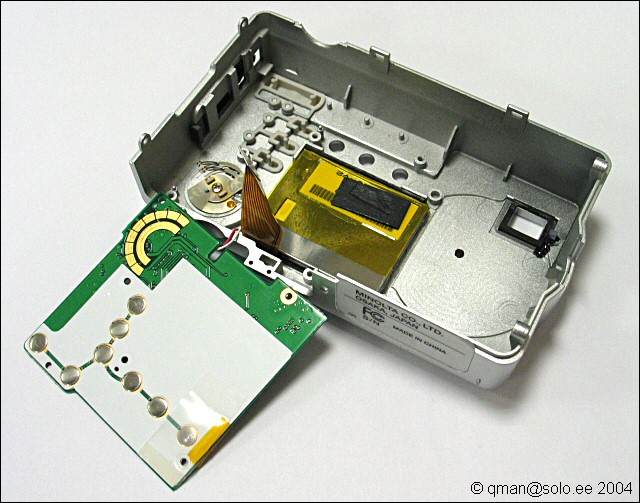

Viis kruvi lahti ja vaatame trükkplaadi taha, nupud ja LCD ekraan.

Nupud ja plaadi kruvid, ON/OFF nupp on üksik ja teistest erineva viimistlusega.

1,5"(3,81cm) diagonaaliga TFT LCD ekraan, tähis A015AN01 V2, tootja AU Optronics.

Peale tagakaane eemaldamist... Üleval keskel on 10'nene pistikupesa kuhu tundub minevat 7 otsa,  ühendatud polnud sinna aga midagi...

Vaade pealtpoolt, päästikunupu all on kaitsekile tükk.

Aparaadi südameks on Zoran Coach 5(Digital Camera Processor, tähis ZR36430), sellest vasakul Sony CXD3410GA(Timing Generator and Signal Processor for Frame Readout CCD Image Sensor) ja paremal TM tech T436416A 7S(4M x 16 SDRAM).

CCD sensor koos metallplaadiga on objektiivi külge kinnitatud kolme musta kruviga. Korpuse eesmine pool on veel aparaadi küljes ja selle saab kätte kui punasega tähistatud kruvid lahti keerata, nendega hoitakse kinni ka objektiivi moodulit ülejäänud aparaadi küljes. Kaks kruvi on nähtaval ja kolmas on punase ringiga tähistatud kohas trükkplaadi all, selleks, et ligi pääseda peab trükkplaadi ennem lahti keerama.

CCD sensor koos kilekaabliga.

16-jalaga Sony Super HAD tehnoloogial põhinev ICX284AQ.
