Kilekaablid lahti joodetud, saab objektiivi tagumise poole eemale.

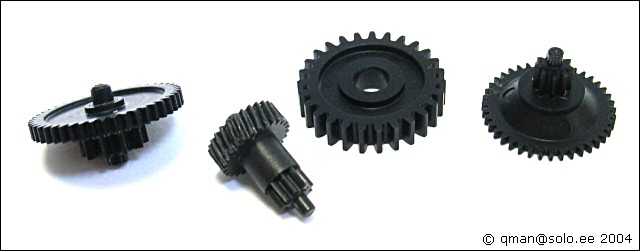

Zoomiajami hammasrattad.

Sellel pildil on näha süüdlane, KRUVI OBJEKTIIVIS! Oli mõnusasti otsapidi mingisse tühimikku roninud ja takistas liiklust, küll ma nuputasin, kuskohast see kruvi pärit on ja ei nuputanudki välja. Nimelt kui objketiiv on koos, siis ei mahu mitte mingi valemiga see kruvi ühestki pilust ega avausest sinna sisse, üritasin järeldusi mitte teha, ehk oli see kruvi ikkagi kohalik ja kusagilt lihtsalt ära kukkunud... HILISEM TÄIENDUS: Nagu usaldusväärsed allikad mulle Overallist kinnitasid, on see kruvi pärit aparaadi seest, täpset päritolu me tagantjärgi ei tuvasta aga tõenäoliselt on tegemist CF mooduli ja proseplaadi kinnituskruviga, mis võis valla pääseda tänu sellele, et esimestel A70'netel ei olevat need kruvid liimiga täiendavalt fikseeritud. Objektiivi sai kruvi sattuda siis kui toru on välja zoomitud...

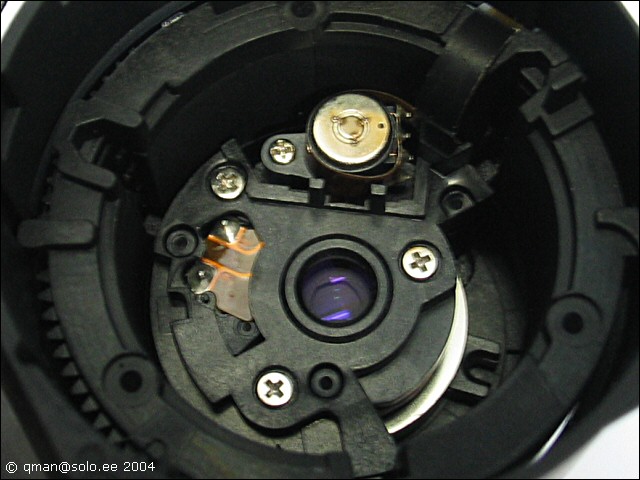

Vaade objektiivile tagant.

Ja üks lähivõte ka.

Objektiivi tagumine pool, päris eraldi teda obje teisest poolest ei saagi, jäävad kilekaablit pidi kokku.

Objektiiv jälle koos.

Teise nurga alt.

Siinkohal tegelengi kontaktide üle jootmisega... natuke oli pusimist aga lõpuks sain asja ilusti kokku kah ikka.

Peale objektiivimooduli eemaldamist on kaamerast järel vaid "luukere".

Toiteplaat, MB39A102 on Fujitsu 4 kanaliga DC/DC konverter.

Luukere teiseltpoolt...

...ja altpoolt.

Toiteplaadi see osa millest minu mõistus üle ei käi, tähis K1-1012. Plaadi paremal ääres on lüliti, mille järgi kaamera teab, kas akuluuk on lahti või kinni. Vasakpoolne punane/must juhtmepaar on minu enda külgejoodetud toide, lauapeal laiali olekus testides ei pea ju akudega jändama kui võib otse välisest toiteplokist võtta.
