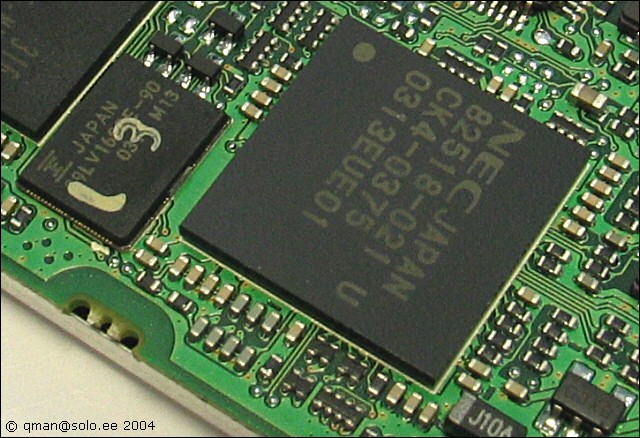

Otsest vajadust pole aga uudishimu on suur, seega joodan varjestavad plekktahvlid lahti, et piiluda, mis on proseplaadil. Suur NEC'i klots on mingi "custom" kivi, mis muu hulgas sisaldab Intel'i 80186 klooni (V30), selle peal see ROM-DOS jooksebki.

Teisel pool on Canoni enda DiGiC protsessor.

Renesas'e HD49340 on nö "analog front-end". Selle kivi sees on 10-bit A/D muundur, mis teeb CCD signaali digitaalkujule, sealt edasi mehkeldab juba DiGiC. Sony M3003R kohta ei leidnud midagi asjalikku aga võttes arvesse asjaolu, et LCD ekraan on Sony, siis võiks see kivi olla TFT kontroller.

DiGiC'u plaadipool teise nurga alt.

Prose ja SDRAM'i vahel on Fujitsu flash.

Sony D3615BR on "Timing Generator for Frame Readout CCD Image Sensor" ja sellest võime automaatselt  järeldada seda, et CCD sensor peab olema Sony ICX432.

Samsungi SDRAM.

Proseplaat uuritud, võtame objektiivimooduli ülejäänud kaamerast eraldi.

Juhtmed külge ja proovime, mis teeb...

...midagi ei tee, mingi mehhaaniline takistus on kuskil ees, vaja lahti võtta.

Sensor eemaldatud, Sony SuperHAD CCD ICX432, 1/2.7" diagonaal, 3.34 miljonit pikslit.

Sensor teiselt poolt, kaabli otsas on jällegi hulk kontakte.

Lähivaade, ilus asi see sensor.

Sensori vahel on kaks vedru, kinnituskruvisid on kokku kolm aga pronksseib on ainult kahel kruvil... hmmm, kus kolmas on?

Objektiivi tagumine pool ilma sensorita. Kohe esiplaanil on näha rida jootmiskohti, millega on omavahel ühendatud kaks eri kilekaabli kihti. Paremal on zoomimootor, mille juures paistab helesinise määrdega koos olev "tigu". See kilekaablite kihiti jootmine on minuarust tõelist inseneripreemiat väärt, seda kokku jootes peab olema hoolikas, ei piisa, et eest otsad oleks justkui kenasti koos, joode peab olema korralik ka all ja tagapool, muidu hakkab obje kummaliselt käituma. Kandilisest august paistab CCD filtriklaas.
