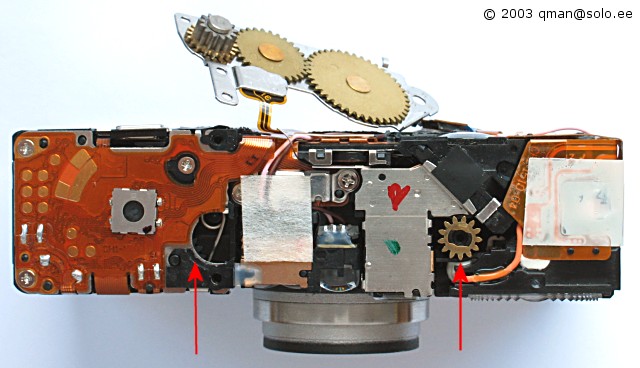

Keerasin lahti filmi poole ühendava ajami, kolm kruvi, nende asukoha märkisin ära teisel lehel. Punased nooled näitavad, mida see ajam omavahel ühendas. Vasakpoolne mustast plastist hammasratas on kehvasti näha, enamus jääb plaadi alla.

Kolm kruvi, kõik erinevad. Keskmine kruvi on eelmise pildi peal oleva pronkshammasratta pealt.

Patareiluugi poolse "sandwich" ühenduse klamber, valge kummipadjakesega surutakse kilekaablite kontaktid omavahel kokku. Udupilt, minu lohakus...

Klambri all on selline pilt, kilekaablite omavahelise asukoha üksteise suhtes fikseerivad kruvide pesad.

Välk kah maha.

Välgu alt tuleb nähtavale hulk hammasrattaid.

Distantspäästiku ja valgusmõõtja sensor, kinnitatud ühe kruviga.

Pealmisel küljel on veel üks kilekaablite "sandwich", selle klamber ka maha.

Pealtpoolt on asjad nüüd lahti.

Sellest pilust paistavad pildiotsija läätsede liigutamise juhtsiinid, mis on V kujulised ja asuvad objektiivi välimisel teleskooptorul, zoomimisel see keerleb.

Pildiotsija läätsed. Nooltega märgitud nagad lähevad objektiivi V siini sisse, objektiivi keereldes läätsed liiguvad kokku/lahti.

Surveplaadi kruvid lahti, paistab filmikamber ja objektiivi tagumine lääts. Katikut polegi? On ikka, IXUS II'el on katik objektiivi sees.

Enamus nodi on nõus juba kaamerast irduma, tuleb veel toited ja välklamp lahti joota.

Välklampi läheb neli otsa seepärast, et lisaks välgule on seal sees ka punasilmsust vähendav tuluke.

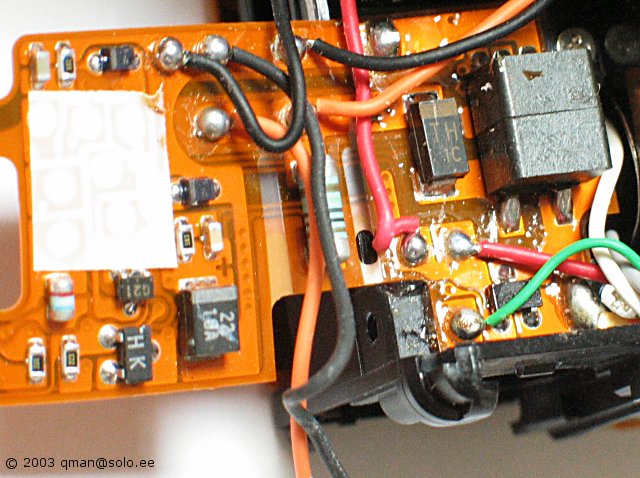

Toiteosa, mustad on mätas, oranžid ja punased on 3V.

Patareiluugi küljel oleva kõige alumise kilekihi küljest kolm otsa lahti ja saabki kogu selle puntra kaamerast eemale. Selleks peab veel hulga teibi- ja svammitükikesi eemaldama, "liimi ja rebi" disain.
