Fujifilm FinePix 2650 17.02.2004, sarjast "Mis on karul kõhus?", © 2004 qman@solo.ee <<< < 1 2 3 4

Selle materjali mujal avaldamine ükskõik millisel viisil, on ilma autori nõusolekuta keelatud. Siit pärineva teabe kasutamisega kaasnevate võimalike tagajärgede eest autor ei vastuta.

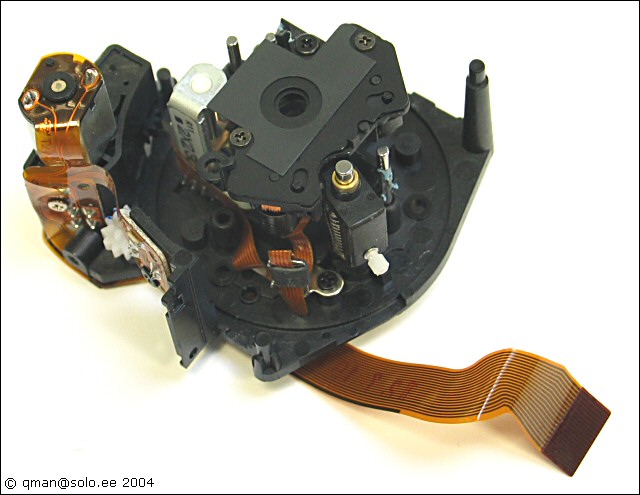

Nähtaval olev mikromootor kerib objektiivi kokku/lahti. Valge hammasratas liigutab pildiotsija läätsesid.

Objektiivi juhtsignaalide kilekaabel tundus mulle kentsakalt pikk, võimalik, et sama objekiiv on kasutusel ka mõne teise kaamera sees, kus pistikupesani oli veidi rohkem maad.

Pildiotsija on kinnitatud ühe kruviga ja on väike kompaktne moodul.

Pildiotsija teiselt poolt.

Musta kruvikesega on kinni andur, mille kaudu saab aparaat metallriba abiga teada objektiivi asendi/liikumise.

Andur lahti... Rohelised traadid olen jootnud zoomimootori külge, nii on hea objektiivi liikumist testida.

Mõned vaated objektiivile erinevate nurkade alt...

Siin on kurja juur ka näha, ülemine nool viitab murdumisjäljele, sinaka pastaga koos olev naga ots on ülespoole vastu kruvipesa paindunud, mistõttu diafragma element saab vabalt liikuda alumise noolega näidatud suundades. Selle liikumise tõttu on ta aga objektiivi optilise telje suhtes paigast ära, mistõttu tulidki pildid udused.

Veel üks vaade avatud ojektiivile.

Kokku kolm torukest, kõige suuremat musta keerutatakse mootoriga, selleks tal ka see hammasvöö.

Nende torukeste kokkuklapitamine päris niisama lihtsalt ei läinud vaja oli valmistada väike abinõu ja ka kolmandat kätt(kruustangid) oli tarvis. Esiläätse taga on veel üks liikuv läätsegrupp, mida tiritakse vedrudega esiläätse poole aga selleks , et kõik nagad musta toru siinidesse õigesti sisse jookseks, on seda liikuvat läätsegruppi vaja tahapoole liigutada. Lõpptulemus on siiski hea, natuke nokitsemist ja pildid said teravaks tagasi.
