Fujifilm FinePix 2650 17.02.2004, sarjast "Mis on karul kõhus?", © 2004 qman@solo.ee <<< < 1 2 3 4 >

Selle materjali mujal avaldamine ükskõik millisel viisil, on ilma autori nõusolekuta keelatud. Siit pärineva teabe kasutamisega kaasnevate võimalike tagajärgede eest autor ei vastuta.

Esiplaanil mälukaardi pesa.

Mälukaardi pesa kohal on Samsung'i K4S641632F TL75, LVTTL 64Mbit(1M x 16Bit x 4 Banks) 133Mhz CL3 SDRAM.

Paistab 2.5A kaitse, plaadile kirjutatud -125V võtab kukalt kratsima, ilmselt saan millestki valesti aru... numbrite 1 ja 2 vahe on veidi suurem, samas 1.25 tundub mõistlik suurus.

Mälukaardi pesast paremale jääb 24 jalaga Epsoni kivi, mille tähist ei loe tänu rohelisega soditud triibule välja.

Kilekaabel lahti ja eemaldan objektiivi, nähtavale tuleb CCD sensor.

Paremale jääb Analog Devices AD80056, Fuji markeering FF1135.

Valge jämeda joonega on ümbritsetud sensori jalad, nendest kohe vasakul paistab objektiivi taga olev autofookuse mootor.

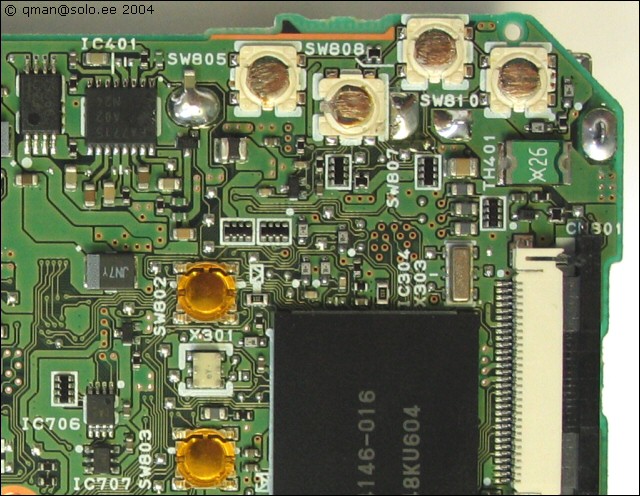

FF4146-016 on selle aparaadi süda, kahjuks ei tea täpselt, mis see on. Enamus kive kannab Fuji enda tähistust ja infot nende kohta pole.

Nupud...

Kõrvutamine joonlauaga aitab saada ettekujutuse kui pisike see CCD sensor tegelikult on.

Sensori ees oleval filtriklaasil on Fujile omane punakas toon.

Sensor lähemalt...kena.
