Sisemuse sondeerimine
Kaamera ülevalt vaadatuna peale korpuse eemaldamist.
Paremale poole jääb zoomiga pildiotsija, mis on omaette
optikasüsteem ning mille läätsesid liigutab
hammasratasülekande kaudu objektiivi zoomi mootor. Et, pildiotsija
saaks lahti keerata tuleb enne maha võtta ülemine
trükkplaat, mis on kinni kahe kruviga, muidu ei pääse
ühele pildiotsija kruvile hästi ligi. Mingil määral
hoiab trükkplaati kinni ka pistik millega ta on ühendatud
tagumise trükkplaadi külge.
Pildiotsija on kinni kolme kruviga.
Trükkplaadi
alumine pool...
...ja pealmine pool.
Vasakult: patarei kella ja parameetrite mäletamiseks,
päästikunupp ja "ON/OFF" nupp.
Pildiotsija
mooduli eesmine pool.

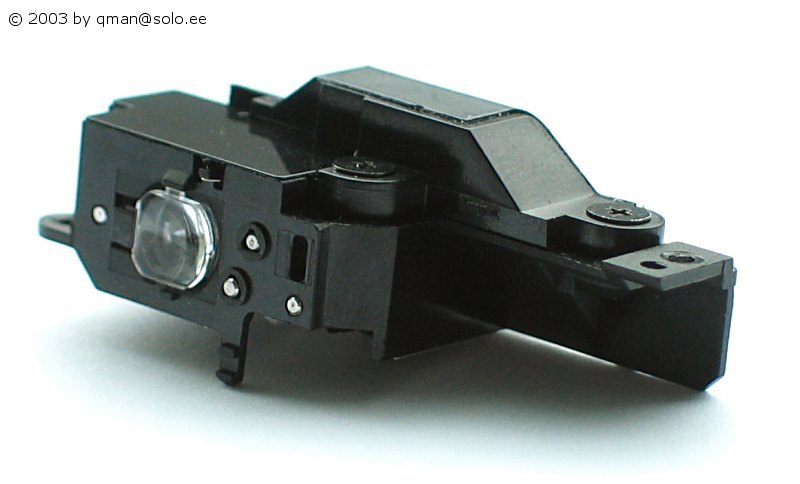

Pildiotsija
mooduli tagumine pool, siit vaatab fotograaf.
Kaamera pealmine pool nägi välja nüüd
selline. Sinine hammasratas on üks kahest, mille abiga liigutatakse
pildiotsija läätsesid.
Hammasrattapaar, sinise
keskosas on näha stopper, kokkupanemisel oluline silmas pidada,
muidu on pildiotsija objektiivi suhtes paigast ära ja zoomimisel
hakkab koledat häält kah tegema :)
