Huvi kaamerate sisemuse vastu on olnud üllatavalt suur, seepärast on mõnevõrra kahetsusväärne, et olen pildimaterjali siiani nii lõdvalt teinud. Loodan, et see pildiseeria siin jääb viimaseks, kus on asju pildistatud erinevates valgustingimustes ja kohati ebateravalt. Kehvades valgustingimustes käest pildistades kasutasin osade piltide puhul ISO400 tundlikkust, tänu millele on digimüra märgatav. Edaspidi kui võtan nõuks millegi sisemust jäädvustada, katsun natuke korralikumat tööd teha, et tulemus oleks nauditavam.

Selle kaameraga juhtus see, mida juhtub vist fotoaparaatidega üldse kõige rohkem, ta kukkus maha ja lõpetas töötamise. Objektiiv jäi välja zoomitud asendisse ja LCD ekraanile teatati punasega "SYSTEM ERROR". Esialgne diagnoos on, et objektiiv on mehhaaniliselt kinni kiilunud.

Järgnev ei ole kaamera remondijuhend vaid mõned ülevaatlikud pildid sisemusest koos mõningate kommentaaridega.

Nagu näha on objektiiv lahti jäänud, ava sulgur on ehitatud nii, et kinni saab ta minna alles siis kui zoom on sisse sõitnud.

Enne kruvimist CF kaart ja aku välja. Miks aku peab ära võtma, teavad ehk kõik aga CF kaart tuleb välja võtta seepärast, et muidu ei tule korpuse tagumine pool lahti. Nagu pildilt näha, sööb kaamera ainult CF type I kaarte, microdrive'i siia sisse ei topi.

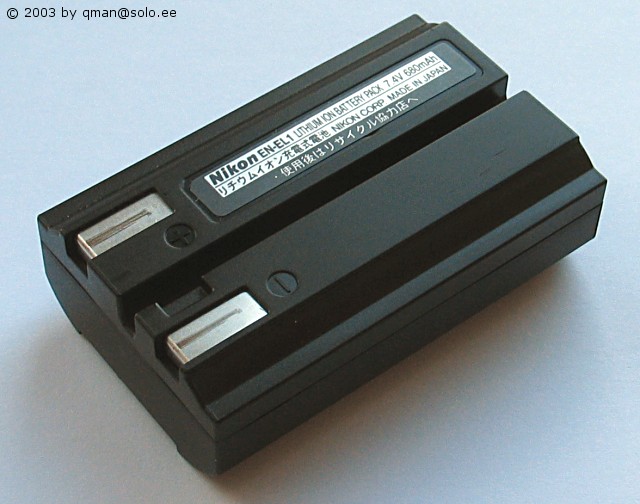

Akuks on Nikoni EN-EL1 7.4V 680mAh  liitium-ioon, mis patareiluugil olevate kirjade järgi on asendatav 2CR5 6V liitiumpatareiga.

Tagakaanel pole midagi kruvida...

Ka pealtpoolt mitte. Siin pildil on hästi näha, et objektiiv on tööasendisse jäänud. Kui kaamera välja lülitada, siis peab kogu musta värvi osa objektiivist korpuse sisse sõitma.

Aga, kaks kruvi ühelt küljelt...

...ja kaks kruvi teiselt külljelt.

Põhja alt peab lahti keerama vaid punaste noolekestega tähistatud kruvid, sinisega tähistatu hoiab kinni statiivikinnituse pesa, mida ei pea tegelikult üldse eemaldama.
