Canon PowerShot S45 26.12.2005, sarjast "Mis on karul kõhus?", © 2005 qman@solo.ee <<< < 1 2 3 4 >

Selle materjali mujal avaldamine ükskõik millisel viisil, on ilma autori nõusolekuta keelatud. Siit pärineva teabe kasutamisega kaasnevate võimalike tagajärgede eest autor ei vastuta.

LCD ekraan on Sony toode.

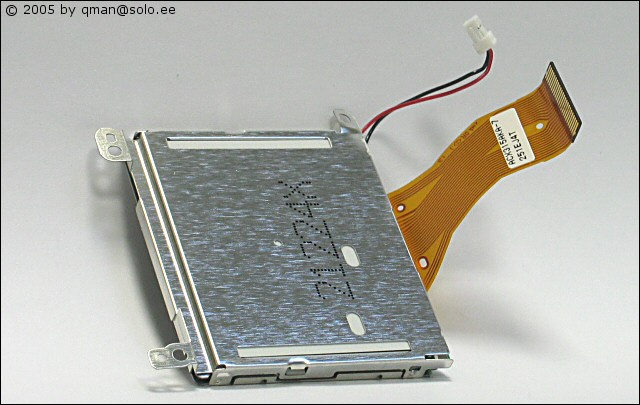

LCD tagumine pool, sedapuhku on taustavalgustuse toide omaette jutmetega.

Kompaktne tükk, mille küljes on pildistamisel põhiliselt kasutatavad nupud, nagu programmivalits, päästik, zoom, preview jne.

Eelmisel pildil oleva vidina teine pool.

A/V ja USB pesad. Ei suutnud tuvastada, mis kivi see seal taga on ja seda ka ei mäleta kas kleepsu all oli ka miskit. Igatahes, mingit USB kontrollerikivi oleks vaja küll, et USB toimiks...

Plaadi teisel poolel on Sony A3572AR LCD driver(timing generator). Ülevalpool on näha pesad mikrofoni ja valjuhääldi jaoks.

Mikrofon.

Objektiivi luugi klemmid koos patareiga.

Veidi lähemalt kah. Kusjuures tegu ei ole lihtsalt patareiga, vaid laetava liitiumpatareiga, tähis MS614S, nominaalpinge 3V. Täitsa huvitaks, kuidas selle laadimine on korraldatud, kas samaaegselt kui laetakse ka kaamera akut?

Toiteplaadi poolne külg. Objektiiv paistab ka kuidagi vildakas siin pildil, ju ta kukkunud kaamera oli.

Vasakul on valjuhääldi. Paremal pool läheb kilekaabel proseplaadist üle kaamera CF pesasse.

Vasekiht kilega, mis osaliselt varjestas proseplaati ja selle külge teibitud kilekaabel.

Proseplaat. Üleval vasakul BD6753KV - draiveriklots(fookus, ava, zoom, katik). Allpool Sony D3605R - Timing Generator for CCD sensor. All vasakul on Mitsubishi M62376GP - 8 bitine 12 kanaliga A/D konverter). Siis on kõrvuti kaks SDRAM'i Samsungilt mälupuhvri jaoks. Nende kohal Fujitsu flash firmware'i jaoks ja omakorda selle kohal teistest veidi tumedam NEC'i 82518 seeria kivi, milles peitub ka x86 arhitektuuriga protsessor ja kes teab mida kõike veel, sest datasheet'i selle kivi kohta pole. Jah, ka selles kaameras jookseb MS-DOS'il põhinev operatsioonisüsteem.

Proseplaadi teine pool. Siin ilutseb Canon'i DiGiC protsessor, teiste kivide tähiseid välja ei loe.
