Canon EF50 F1.8 II 10.01.2008, sarjast "Mis on karul kõhus?", © 2007-2008 qman@solo.ee <<< 1 2 3 4 >

Selle materjali mujal avaldamine ükskõik millisel viisil, on ilma autori nõusolekuta keelatud. Siit pärineva teabe kasutamisega kaasnevate võimalike tagajärgede eest autor ei vastuta.

Tegu on siis ilmselt parima hinna/optilise joonise suhtega objektiiviga Canonilt. Paraku kui klaas on hea, ei saa seda muu konstruktsiooni kohta öelda. Läbi ja lõhki plastmass, püsib koos tüki teibi ja kolme kruviga. See konkreetne isend kukkus maha ja üldiselt on juba ette teada, mis siis selliste objektiividega juhtub. Aga heidame pilgu sisemusse...

Paljukirutud kitsas fokusseerimisrõngas.

Plastist canoni EF ots, paremal pool näha oleva augu abil lukustatakse objektiiv kaamera ette. Punane täpp on kaamerale objektiivi ettekeeramisel visuaalseks abiks.

Sellel pildil, kehvalt küll, aga on näha kaks kruvi, millede abil on fikseeritud elektrikontakte hoidev plastmassjupstükk.

Selle võru peale on kirjutatud objektiivi seerianumber, nagu näha fikseerub plastnagadega ja eemaldub hõlpsasti kui kaks eelmisel pildil olevat kruvi on lahti keeratud.

See tükk, mis on kahepoolse teibiga kinni, tuleb eemale kangutada, et objektiivi koos hoidvale kruvile ligi pääseda.

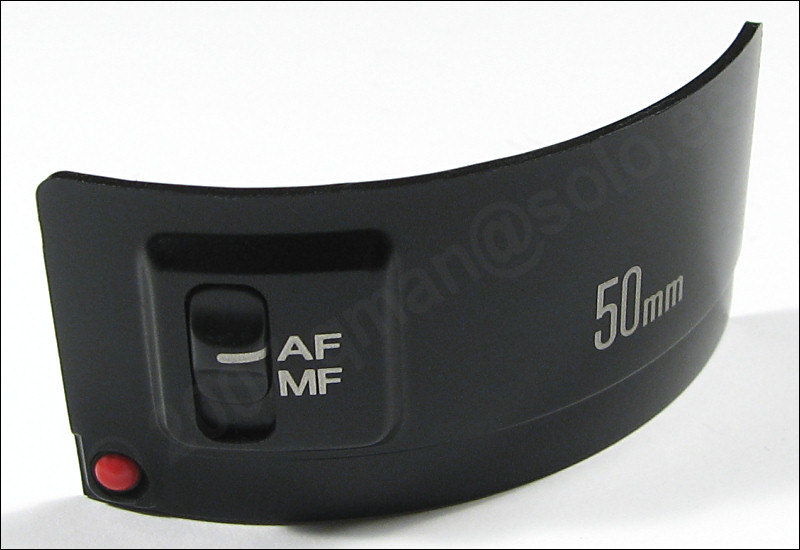

Kahepoolne teip, noolega näidatud metallots liigutab AF/MF hoobasid.

Ja siin paistab objektiivi koos hoidev kruvi ja selle all metallist nublakas, mis takistab fokusseerimisrõngal nii kaugele liikumast, et objektiiv koost ei pudeneks. Selle lahtikeeramine on käkitegu aga edasi on vaja natuke loogilist mõtlemist, mitte jõudu, et fokusseerimisrõngas eest kätte saada.

Fokusseerimisrõngas.
